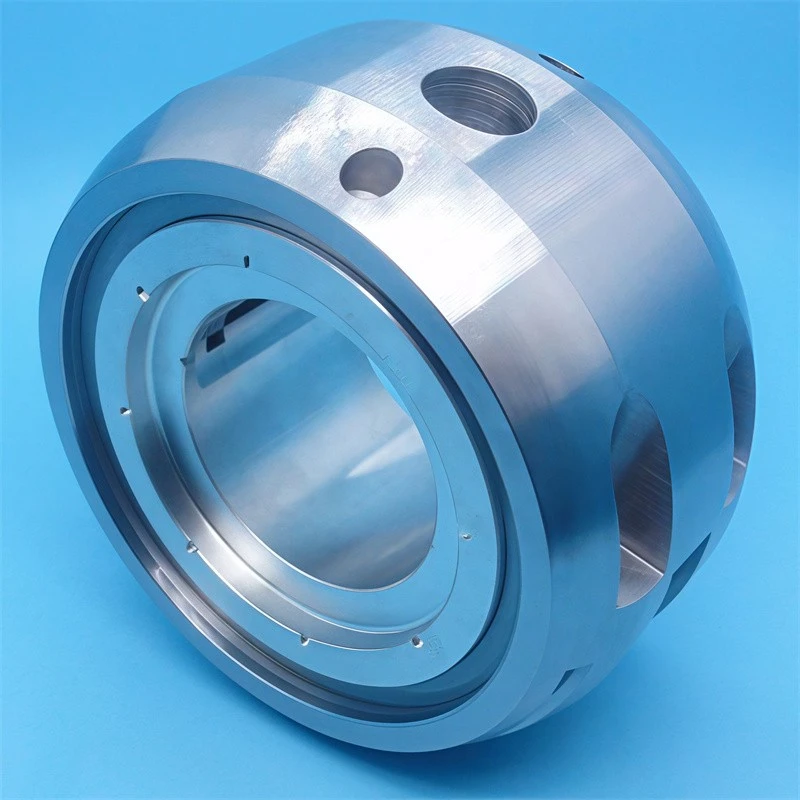

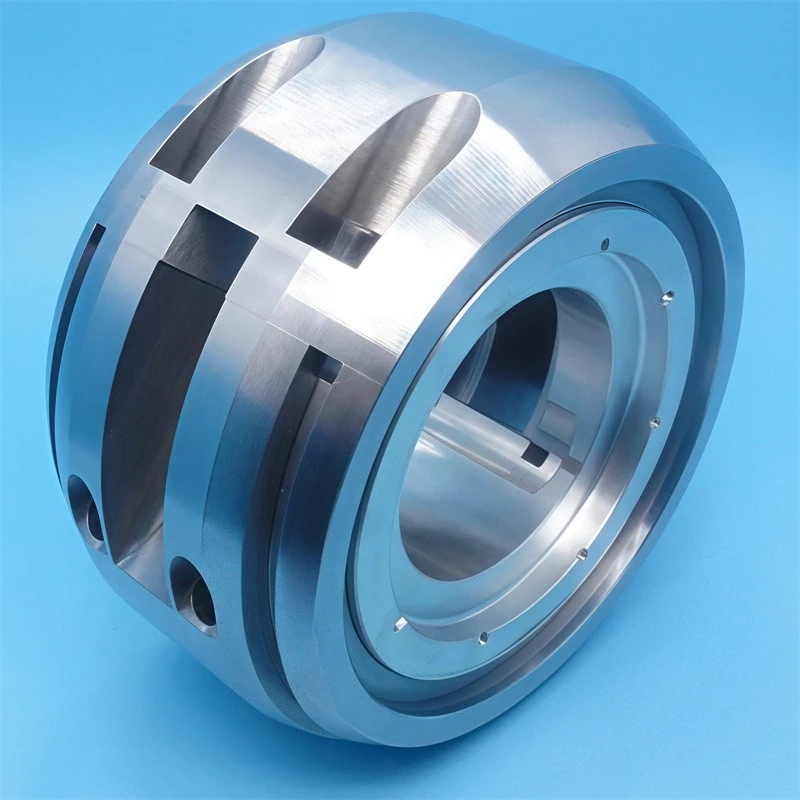

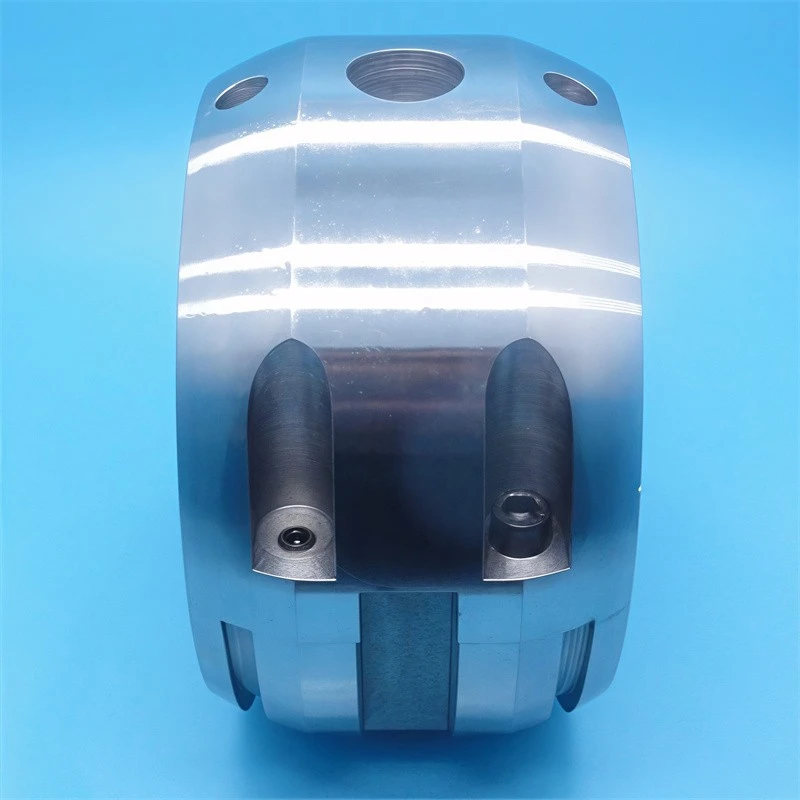

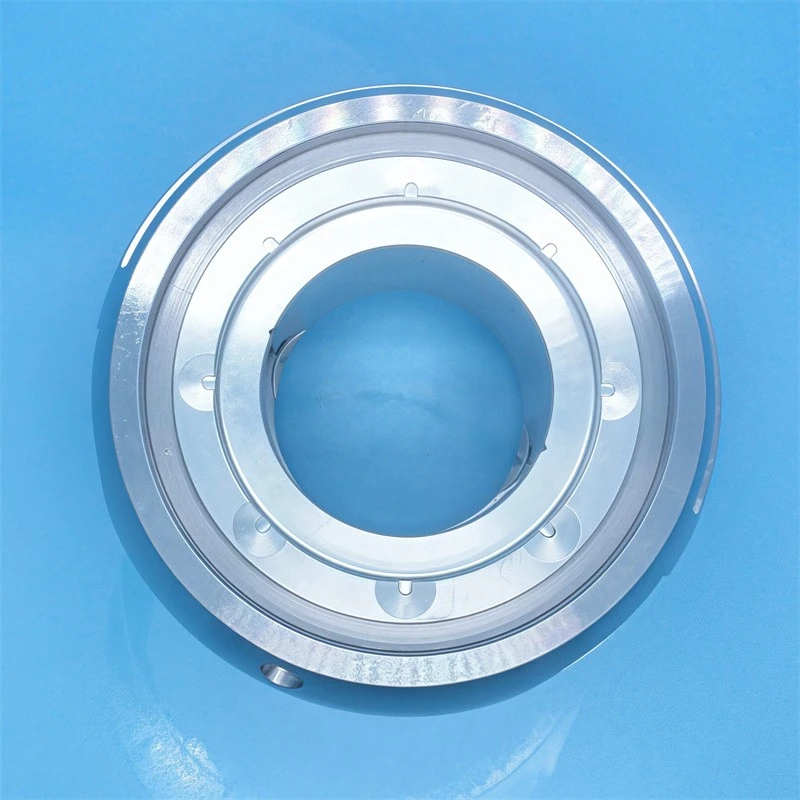

Το σφαιρικό ρουλεμάν συνδυασμού είναι ένα προσαρμοσμένο ρουλεμάν ρευστού-που κατασκευάζεται κατά παραγγελία που συνδυάζει ακτινική και αξονική υποστήριξη φορτίου σε ένα συγκρότημα. Έχει σχεδιαστεί για περιστρεφόμενο εξοπλισμό που απαιτεί καθορισμένη χωρητικότητα φορτίου, γωνιακή προσαρμογή και{3}}ειδικές διαστάσεις εφαρμογής.
Κατασκευή Προϊόντος
Στέγαση ρουλεμάν
Το περίβλημα παρέχει την κύρια δομική υποστήριξη για το συγκρότημα ρουλεμάν. Ο ανθρακούχος χάλυβας, ο χυτός χάλυβας και τα υλικά κραμάτων μπορούν να επιλεγούν σύμφωνα με το φορτίο, τις συνθήκες λειτουργίας και τις απαιτήσεις διαστάσεων.
Σφαιρική Συρόμενη Επιφάνεια
Οι σφαιρικές επιφάνειες ζευγαρώματος επιτρέπουν ελεγχόμενη γωνιακή κίνηση εντός του συγκροτήματος ρουλεμάν, βοηθώντας στην προσαρμογή της καθορισμένης ευθυγράμμισης του άξονα και των αποκλίσεων εγκατάστασης.
Ακτινικά και αξονικά ρουλεμάν τμήματα
Ξεχωριστές επιφάνειες ρουλεμάν υποστηρίζουν ακτινικά και αξονικά φορτία σε ένα συγκρότημα ρουλεμάν, επιτρέποντας και στις δύο κατευθύνσεις φορτίου να προσαρμόζονται στην ίδια θέση έδρασης.
Συρόμενο στρώμα
Οι συρόμενες επιφάνειες μπορούν να χρησιμοποιούν κράμα Babbitt, μπρούτζο, διμεταλλικά υλικά ή σύνθετα PTFE. Η επιλογή υλικού εξαρτάται από το φορτίο, την ταχύτητα, τη θερμοκρασία και τις συνθήκες λίπανσης.
Τεχνικές Προδιαγραφές
|
Παράμετρος |
Προσδιορισμός |
|
Τύπος προϊόντος |
Σφαιρικό ρουλεμάν συνδυασμού |
|
Δομή ρουλεμάν |
Σφαιρικό ρουλεμάν |
|
Κατεύθυνση Φορτίου |
Ακτινικό Φορτίο & Αξονικό Φορτίο |
|
Επιλογές υλικού |
Ανθρακούχο Χάλυβας, Χυτός Χάλυβας, Μπρούτζος, Κράμα Babbitt, Σύνθετο PTFE |
|
Εσωτερική διάμετρος |
Προσαρμοσμένο σύμφωνα με το σχέδιο |
|
Λάδωμα |
Λάδι, γράσο, αυτο-λιπαντικό |
|
Θερμοκρασία λειτουργίας |
Καθορίζεται από το υλικό, τη λίπανση και τις συνθήκες λειτουργίας |
|
Πρότυπο παραγωγής |
ISO, DIN, GB ή Σχέδιο πελάτη |
Διαδικασία Παραγωγής
Μηχανική CNC
Οι κρίσιμες διαστάσεις, οι οπές και οι σφαιρικές επιφάνειες επεξεργάζονται με ακρίβεια-σύμφωνα με το εγκεκριμένο σχέδιο ή τις συμφωνημένες προδιαγραφές.
Επένδυση Babbitt
Για διαμορφώσεις με επένδυση Babbitt-, το κράμα Babbitt μπορεί να εφαρμοστεί σε υλικά βάσης από χάλυβα ή μπρούτζο με φυγοκεντρική χύτευση, ακολουθούμενη από κατεργασία στις απαιτούμενες διαστάσεις.
Τελική Μηχανική
Μετά την επένδυση και την επεξεργασία της επιφάνειας, το ρουλεμάν έχει τελειώσει-με μηχανική κατεργασία στις καθορισμένες διαστάσεις, διάκενα και γεωμετρία ζευγαρώματος.
Εφαρμογές
Βαρέα Μηχανήματα
Μηχανήματα κατασκευών, εξοπλισμός ορυχείων και ανυψωτικά μηχανήματα όπου τα ρουλεμάν εκτίθενται σε υψηλά μηχανικά φορτία, κραδασμούς ή κραδασμούς.
Υδραυλικός Εξοπλισμός
Υδραυλικοί κύλινδροι, ανυψωτικά πύλης και συναφή υδραυλικά μηχανήματα που απαιτούν ελεγχόμενη κίνηση ρουλεμάν υπό φορτία εργασίας.
Ναυτιλιακός Εξοπλισμός
Εξοπλισμός θαλάσσιας πρόωσης και μηχανήματα καταστρώματος που λειτουργούν υπό συνθήκες συνεχούς μηχανικής φόρτωσης και θαλάσσιας υπηρεσίας.
Βιομηχανικός εξοπλισμός μετάδοσης
Μηχανήματα βιομηχανικής μετάδοσης και περιστρεφόμενα συγκροτήματα όπου υπάρχουν ακτινικά και ωστικά φορτία στην ίδια θέση έδρασης.
OEM & Custom Options
Παραγωγή βάσει σχεδίου-
Τα ρουλεμάν μπορούν να κατασκευαστούν σύμφωνα με τα σχέδια των πελατών, συμπεριλαμβανομένων των διαστάσεων, των ανοχών, των υλικών, των αποστάσεων και των απαιτήσεων επιφάνειας.
Δείγμα-Βασισμένης αντικατάστασης
Τα υπάρχοντα ρουλεμάν ή δείγματα μπορούν να μετρηθούν και να αξιολογηθούν για παραγωγή αντικατάστασης όταν δεν είναι διαθέσιμα τα αρχικά σχέδια. Οι βασικές διαστάσεις και οι συνθήκες εφαρμογής επανεξετάζονται πριν από την παραγωγή.
Προδιαγραφές-Προσαρμογή βάσει προδιαγραφών
Για την αξιολόγηση της προσφοράς και του σχεδιασμού, οι πελάτες μπορούν να παρέχουν διαστάσεις ρουλεμάν, ακτινικά και αξονικά φορτία, ταχύτητα άξονα, μέθοδο λίπανσης, θερμοκρασία λειτουργίας και απαιτούμενη ποσότητα.
Ποσότητες Παραγωγής
Μπορούν να γίνουν δεκτές παραγγελίες δειγμάτων,-μικρών παρτίδων και παραγωγής. Οι ρυθμίσεις παραγωγής εξαρτώνται από το μέγεθος του ρουλεμάν, τη διαμόρφωση του υλικού, τις απαιτήσεις μηχανικής κατεργασίας και την ποσότητα παραγγελίας.
Επιθεώρηση & Ποιοτικός Έλεγχος
Επιθεώρηση διαστάσεων
Η διάμετρος της οπής, η εξωτερική διάμετρος, το πλάτος του ρουλεμάν και άλλες κρίσιμες διαστάσεις ελέγχονται με βάση το εγκεκριμένο σχέδιο και τις καθορισμένες ανοχές.
Κάθαρση & Σφαιρική Γεωμετρία
Οι ακτινικές και αξονικές αποστάσεις, οι διαστάσεις της σφαιρικής επιφάνειας και η γεωμετρία ζευγαρώματος ελέγχονται για να επιβεβαιωθεί η απαιτούμενη προσαρμογή του συγκροτήματος.
Επιθεώρηση επένδυσης Babbitt
Για τα ρουλεμάν με επένδυση Babbitt-, το πάχος της επένδυσης, η κατάσταση της επιφάνειας και η ποιότητα συγκόλλησης μπορούν να επιθεωρηθούν σύμφωνα με τις συμφωνημένες απαιτήσεις.
Αρχεία Υλικού & Επιθεώρησης
Το βασικό υλικό και το υλικό επένδυσης μπορούν να επαληθευτούν σύμφωνα με τις καθορισμένες απαιτήσεις, με αναφορές επιθεώρησης ή τεκμηρίωση υλικού διαθέσιμη όταν απαιτείται.
FAQ
Ε: Ποιες πληροφορίες απαιτούνται για μια προσφορά;
Α: Δώστε το σχέδιο ή το υπάρχον δείγμα ρουλεμάν όταν είναι διαθέσιμο. Βασικές διαστάσεις, ακτινικά και αξονικά φορτία, ταχύτητα άξονα, λίπανση, θερμοκρασία λειτουργίας και απαιτούμενη ποσότητα είναι επίσης χρήσιμες.
Ε: Μπορείτε να κατασκευάσετε ένα ρουλεμάν αντικατάστασης χωρίς το αρχικό σχέδιο;
Α: Ναι. Ένα υπάρχον ρουλεμάν ή δείγμα μπορεί να μετρηθεί και να αξιολογηθεί ως βάση για την παραγωγή αντικατάστασης, με την επιφύλαξη της εξέτασης διαστάσεων και εφαρμογής.
Ε: Είναι διαθέσιμη μια παραγγελία δείγματος πριν από τη μαζική παραγωγή;
Α: Ναι. Τα δείγματα μπορούν να παρέχονται για αξιολόγηση διαστάσεων ή εφαρμογής πριν από την παραγωγή παρτίδας.
Ε: Τι είναι το MOQ για προσαρμοσμένα σφαιρικά συνδυαστικά ρουλεμάν;
Α: Παραγγελίες δειγμάτων και μικρές-παραγγελίες μπορούν να γίνουν δεκτές. Το MOQ εξαρτάται από το μέγεθος του ρουλεμάν, τη διαμόρφωση υλικού και τις απαιτήσεις παραγωγής.
Ε: Ποιος είναι ο τυπικός χρόνος παράδοσης;
Α: Οι προσαρμοσμένες παραγγελίες απαιτούν συνήθως αρκετές εβδομάδες μετά την έκδοση επιβεβαίωσης και έγκρισης υλικού. Ο πραγματικός χρόνος παράδοσης εξαρτάται από το μέγεθος του ρουλεμάν, τη διαδικασία επένδυσης, την ποσότητα και τις απαιτήσεις επιθεώρησης.
Ε: Μπορούν να προσαρμοστούν τα σήματα συσκευασίας και αποστολής;
Α: Ναι. Η συσκευασία εξαγωγής, η προστασία του προϊόντος και τα σήματα αποστολής μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του πελάτη ή της αποστολής.
